Miksi 2P 125A:n pienoiskatkaisijat ovat välttämättömiä luotettavalle tasavirtasuojalle

Abstrakti:Koska nykyaikaiset aurinkosähkö- ja viestintäjärjestelmät ovat yhä enemmän riippuvaisia ​​luotettavasta DC-virranjakelusta, tehokkaasta piirien suojauksesta on tullut olennainen.Galaxy sulaketarjoaa2P 125A minikatkaisijatsuunniteltu DC-sovelluksiin, jotka vaativat ylikuormitussuojaa, oikosulkusuojausta ja turvallista piirieristystä. Nämä YRM9-125DC-alustaan ​​perustuvat katkaisijat tukevat vaativia pienjännitetasavirtajärjestelmiä ja tarjoavat DIN-kiskoasennuksen, 10 kA:n katkaisukapasiteetin ja IEC 60947-2:n ja GB/T 14048.2:n mukaisuuden.

Sisällysluettelo

• Mitä ovat 2P 125A minikatkaisijat?
• Kuinka 2P 125A -pienivirtakatkaisijat toimivat?
• Mitkä ovat tärkeimmät ominaisuudet?
• Mitkä ovat tekniset tiedot?
• Missä niitä käytetään yleisesti?
• Kuinka sinun pitäisi valita oikea DC-virtakatkaisija?
• Mitä tulee ottaa huomioon asennuksen aikana?
• Usein kysytyt kysymykset
• Johtopäätös

Mitä ovat 2P 125A minikatkaisijat?

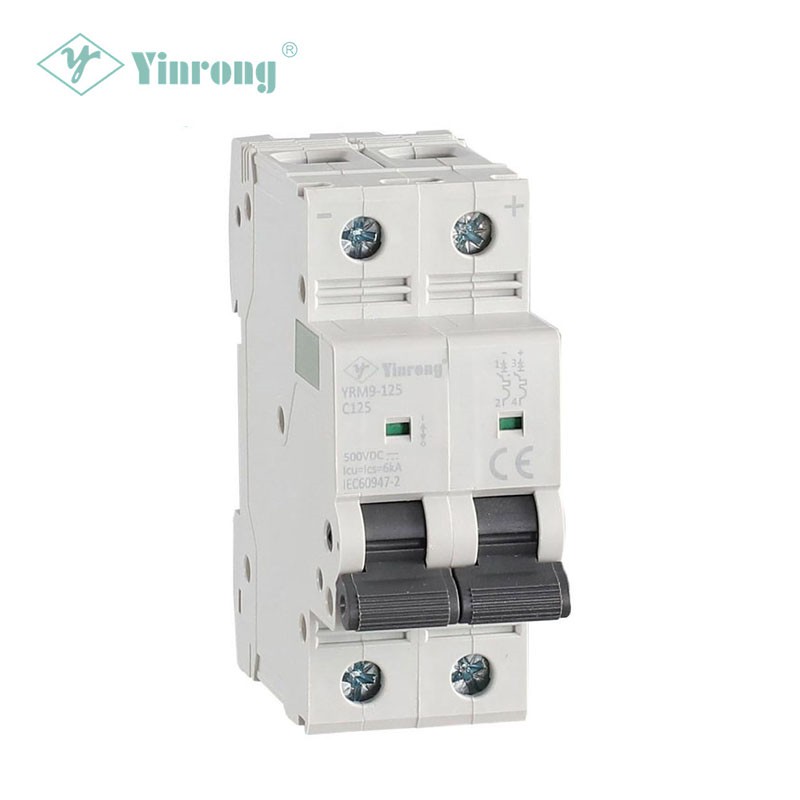

A 2P 125A miniatyyri katkaisijaon DC-suojalaite, joka on suunniteltu katkaisemaan epänormaalit virtaolosuhteet ja eristämään piirit tarvittaessa. Merkintä "2P" viittaa kaksinapaiseen konfiguraatioon, kun taas 125A osoittaa tietyn mallin nimellisvirran.

Toisin kuin perinteinen sulake, joka on normaalisti vaihdettava käytön jälkeen, katkaisija voidaan nollata asianmukaisen vikatutkimuksen jälkeen. Tämä tekee siitä erityisen hyödyllisen sähköjärjestelmissä, joissa huollettavuus, huoltotehokkuus ja nopea kunnostus ovat tärkeitä.

Galaxy sulaken tuotetietojen mukaan sen YRM9-125DC-sarja on tarkoitettu DC-järjestelmiin, erityisestiviestintäinfrastruktuuri ja aurinkosähköjärjestelmät. Tuoteperhe tukee 1P-, 2P-, 3P- ja 4P-konfiguraatioita, joiden nimellisvirrat ovat 80 A - 125 A ja DC-jännitekonfiguraatiot 250 VDC - 1000 VDC napojen lukumäärästä riippuen.

Suojausvaihtoehtoja vertaileville ostajille on tärkeää ymmärtää ero yleiskäyttöisen vaihtovirtakatkaisijan ja tarkoitukseen suunnitellun tasavirtakatkaisijan välillä, koska DC-vikojen keskeytys aiheuttaa erilaisia ​​sähköisiä haasteita. Järjestelmän tasajännitteelle ja vikatilanteelle nimetyn katkaisijan valitseminen parantaa yleistä suojauksen luotettavuutta.

Kuinka 2P 125A -pienivirtakatkaisijat toimivat?

Pienoiskatkaisijan ensisijainen tarkoitus on katkaista virtapiiri, kun virta ylittää hyväksyttävän toimintatilan. Tasavirtaasennuksessa katkaisija on suunniteltava ja mitoitettu asianmukaisesti järjestelmän jännitteeseen ja mahdolliseen vikavirtaan.

Suojausperiaatetta voidaan tarkastella kolmen tärkeän toiminnon kautta:

• Ylikuormitussuoja:Katkaisija reagoi, kun virta on riittävän pitkään sallitun käyttötason yläpuolella.
• Oikosulkusuojaus:Se katkaisee nopeasti huomattavasti suuremmat vikavirrat vähentääkseen laitevaurioiden riskiä.
• Eristäytyminen:Piiri voidaan irrottaa tarkastuksen, huollon tai huollon ajaksi.

YRM9-125DC:n tekniset tiedot määrittelevät aika-virtatestauksen 1,05In, 1,3In, 8In ja 12In. Ilmoitetuissa testiolosuhteissa korkeammat vikavirtatasot liittyvät nopeaan laukaisukäyttäytymiseen, mikä tukee katkaisijan oikosulkusuojaustoimintoa.

Mitkä ovat 2P 125A pienoiskatkaisijoiden tärkeimmät ominaisuudet?

Kun valitaan DC-pienivirtakatkaisija teollisiin tai uusiutuvan energian sovelluksiin, sähköinen suorituskyky tulee arvioida yhdessä asennuksen mukavuuden ja pitkäaikaisen huollettavuuden kanssa.

1. Kaksinapainen suojaus

2P-konfiguraatio tarjoaa käytännöllisen ratkaisun DC-jakelupiireihin, joissa kaksi napaa on kytkettävä tai eristettävä yhdessä. Tämä voi yksinkertaistaa järjestelmän suojaus- ja ylläpitojärjestelyjä.

2. Suuri virtaluokitus

125 A:n luokitus tekee tämän luokan katkaisijasta sopivan korkean virran tasavirtajakelusovelluksia varten, joissa pienemmät MCB-arvot eivät tarjoa riittävää kapasiteettia. YRM9-125DC-perhe kattaa 80A–125A nimellisvirtavaihtoehdot.

3. DC-jänniteominaisuus

DC-jännite on keskeinen näkökohta piirin suojauslaitteita ostettaessa. Tuotespesifikaatiot määrittelevät kokoonpanot 250 VDC - 1000 VDC napajärjestelyn mukaan, joten tuoteperhe soveltuu useille tasavirtaarkkitehtuureille.

4. 10 kA katkaisukapasiteetti

YRM9-125DC tuotetiedoissa sanotaan aKatkaisukapasiteetti 10kA. Tämä ominaisuus on tärkeä arvioitaessa, voiko suojalaite katkaista mahdollisen vikavirran turvallisesti tarkoitetussa asennuskohdassa.

5. DIN-kiskon asennus

DIN-kiskoasennus tukee kätevää asennusta sähkönjakelukokoonpanoihin ja ohjauskaappiin. Se voi myös tehdä vaihdosta ja ylläpidosta yksinkertaisempaa järjestelmäintegraattoreille ja sähköurakoitsijoille.

6. Kansainvälisten standardien noudattaminen

Tuotteen dokumentaatio osoittaa vaatimustenmukaisuudenIEC 60947-2jaGB/T 14048.2. Buyers should always verify the applicable certification and test documentation for the exact model and intended market before procurement.

Mitkä ovat tekniset tiedot?

Teknisten eritelmien tulisi olla lähtökohtana määritettäessä, sopiiko 2P 125A:n minikatkaisija tiettyyn tasavirtaasennukseen.

Yllä olevat tekniset tiedot perustuvat valmistajan julkaisemiin tuotetietoihin. Koska jännite ja virta voivat riippua tarkasta napakokoonpanosta ja asennusolosuhteista, suunnittelutiimien tulee vahvistaa lopullinen valinta viimeisimmän teknisen dokumentaation perusteella ennen tilaamista.

Missä niitä käytetään yleisesti?

Tasavirtasuojan, suuren virtakapasiteetin ja kompaktin DIN-kiskoasennuksen yhdistelmä tekee tämän tyyppisestä katkaisijasta sopivan useisiin sähkösovelluksiin.

Aurinkosähköjärjestelmät

Aurinkosähköasennuksissa on useita tasavirtapiirejä aurinkomoduulien, yhdistämislaitteiden, ohjaimien, akkujen ja invertterien välillä. Oikein valitut tasavirtakatkaisijat voivat tarjota suojan ja eristyksen jakeluarkkitehtuurin sopivissa kohdissa.

Viestintäjärjestelmät

Tietoliikenne- ja viestintäinfrastruktuuri on usein riippuvainen tasavirran jakelusta. Luotettava piirisuojaus auttaa erottamaan vialliset oksat ja tukee huoltoa ilman, että vahingoittumattomia piirejä tarpeettomasti sammutetaan.

DC-jakelupaneelit

Teolliset ohjausjärjestelmät ja DC-jakelukaapit voivat käyttää asianmukaisesti mitoitettuja minikatkaisijoita yksittäisten lähtevien piirien suojaamiseen samalla kun säilytetään rakenteellinen suojausstrategia.

Energian varastointi ja siihen liittyvät tasavirtalaitteet

Kun tasavirtajärjestelmä vaatii korkeamman virran haarasuojauksen, asianmukaisesti mitoitettu katkaisija voi olla osa yleistä suojausarkkitehtuuria. Akun energian varastointisovellukset edellyttävät kuitenkin vikavirran, jännitteen, keskeytyskyvyn, koordinoinnin ja sovellettavien standardien huolellista arviointia.

Kuinka sinun pitäisi valita oikea DC-virtakatkaisija?

2P 125A:n pienoiskatkaisijan valitsemisen ei tulisi koskaan perustua pelkästään ampeeriin. Luotettava valintaprosessi ottaa huomioon koko sähköympäristön.

1. Vahvista järjestelmän jännite.Katkaisijan tasajännitteen nimellisarvon on täytettävä tai ylitettävä todelliset järjestelmävaatimukset.
2. Laske suunnitteluvirta.Valitse jatkuvalle kuormitukselle ja sovellettaville sähkösuunnitteluvaatimuksille sopiva nimellisvirta.
3. Määritä mahdollinen oikosulkuvirta.Katkaisukyvyn tulee olla asennuskohdan vikatason mukainen.
4. Tarkista napakokoonpano.Tarkista, edellyttääkö järjestelmäarkkitehtuuri 1P-, 2P-, 3P- vai 4P-suojausta.
5. Tarkista johtimen yhteensopivuus.Kaapelikoon, liittimien, liitäntätavan ja asennusolosuhteiden tulee olla yhteensopivia valitun katkaisijan kanssa.
6. Tarkista standardit ja sertifikaatit.Varmista, että tuotedokumentaatio täyttää kohdemarkkinoilla sovellettavat määräykset ja asiakkaiden vaatimukset.
7. Harkitse asennusta ja huoltoa.DIN-kiskoasennus ja selkeä tunnistaminen voivat parantaa paneelien organisointia ja palvelun tehokkuutta.

Hankintatiimeille, jotka etsivät aKiinalainen valmistaja tai toimittaja, tekninen dokumentaatio tulee arvioida valmistuskyvyn, laadunvalvontaprosessien, sertifioinnin, toimituskyvyn ja myynnin jälkeisen tuen ohella.

Mitä tulee ottaa huomioon asennuksen aikana?

Oikea asennus on yhtä tärkeää kuin oikean katkaisijan valinta. Laadukas piirisuojalaite ei voi kompensoida virheellistä johdotusta, riittämätöntä johtimien mitoitusta tai sopimatonta järjestelmäsuunnittelua.

• Noudata valmistajan kytkentäkaaviota ja asennusohjeita.
• Varmista DC-napaisuus ja liittimen tunnistus ennen kuin kytket virtapiiriin.
• Käytä nimellisvirran ja asennusympäristön mukaisia ​​johtimia ja liittimiä.
• Tarkista kiristysmomentti soveltuvien teknisten asiakirjojen mukaisesti.
• Tarkista katkaisijan jännite ja katkaisukyky suhteessa todellisiin järjestelmän olosuhteisiin.
• Tarkista liitännät säännöllisesti ylikuumenemisen, löystymisen tai mekaanisten vaurioiden varalta.
• Vain pätevä sähköhenkilöstö saa suorittaa asennuksen, testauksen, vianetsinnän tai huollon.

Julkaistut YRM9-125DC tiedot tunnistavat myös 25 mm²:n maksimijohtimien liitännän ja DIN-kiskoasennuksen, mikä antaa paneelisuunnittelijoille hyödyllistä tietoa koteloiden asettelujen suunnittelussa.

Usein kysytyt kysymykset

Mitä 2P tarkoittaa 125 A:n pienoiskatkaisijassa?

"2P" tarkoittaa, että katkaisijassa on kaksi napaa. DC-suojajärjestelmässä tarkka kytkentä- ja eristysjärjestely tulee määrittää sähköarkkitehtuurin ja sovellettavien määräysten mukaisesti.

Sopiiko 2P 125A MCB aurinkosähköjärjestelmiin?

Sitä voidaan käyttää sopivissa DC-aurinkosähkösovelluksissa, kun sen jänniteluokitus, virtaluokitus, katkaisukyky, napakokoonpano ja asennusvaatimukset vastaavat järjestelmän suunnittelua. YRM9-125DC on erityisesti tunnistettu aurinkosähkö- ja viestintäsovelluksiin.

Mikä on YRM9-125DC:n katkaisukyky?

Julkaistut tuotetiedot määrittelevät aKatkaisukapasiteetti 10kA. Todellinen soveltuvuus on silti arvioitava asennuskohdan mahdolliseen oikosulkuvirtaan nähden.

Mitä standardeja tuote täyttää?

Valmistaja tunnistaaIEC 60947-2jaGB/T 14048.2tuotteelle sovellettavien standardien mukaisesti. Buyers should request current compliance and certification documentation for their specific purchasing requirements.

Mikä on mekaaninen käyttöikä?

Julkaistut tekniset tiedot ilmoittavat mekaanisen käyttöiän20 000 sykliä. Todellinen käyttöikä voi riippua käyttöolosuhteista, kytkentätaajuudesta, ympäristöolosuhteista ja sovellusvaatimuksista.

Johtopäätös

Luotettava tasavirtapiirin suojaus edellyttää muutakin kuin vain oikean katkaisijan valitsemista. Sopiva2P 125A miniatyyri katkaisijatulee yhdistää sopiva tasajännitekapasiteetti, katkaisukyky, napakokoonpano, asennusyhteensopivuus ja tunnustetut standardit. Galaxy Fusen YRM9-125DC-alusta on suunniteltu sovelluksiin, mukaan lukien aurinkosähkö- ja viestintäjärjestelmät, ja sen julkaistut tekniset tiedot sisältävät 80–125 A:n nimellisvirran, jopa 10 kA:n katkaisukapasiteetin, DIN-kiskoasennuksen ja IEC 60947-2:n ja GB/T 14048.2:n vaatimustenmukaisuuden.

Jos hankit luotettavaa tasavirtapiirin suojausta aurinkosähköprojektiin, viestintäjärjestelmään, jakelupaneeliin tai muuhun teolliseen sovellukseen,ota meihin yhteyttäkeskustellaksesi jännitteestäsi, virrastasi, napakokoonpanostasi, asennusvaatimuksistasi ja projektin teknisistä tiedoista. Galaxy Fuse voi tarjota tuotetietoja ja teknistä tukea auttaakseen sinua löytämään sopivan piirin suojausratkaisun.
